Leírás

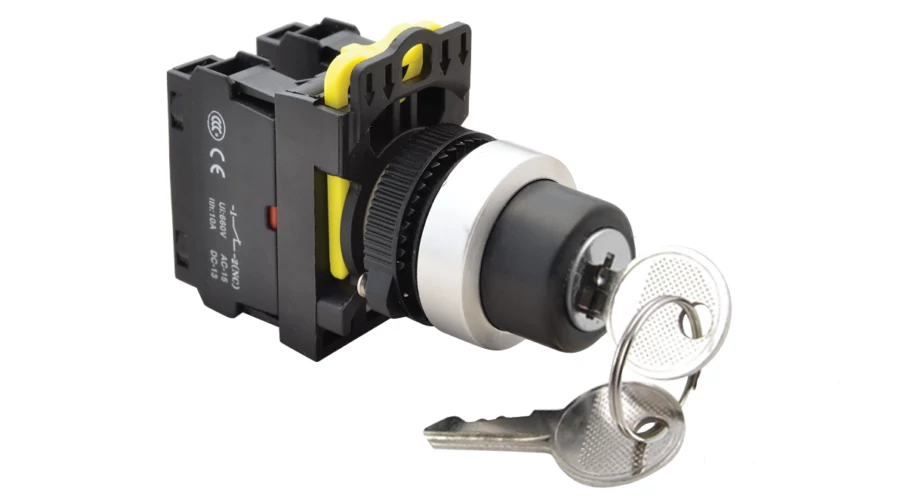

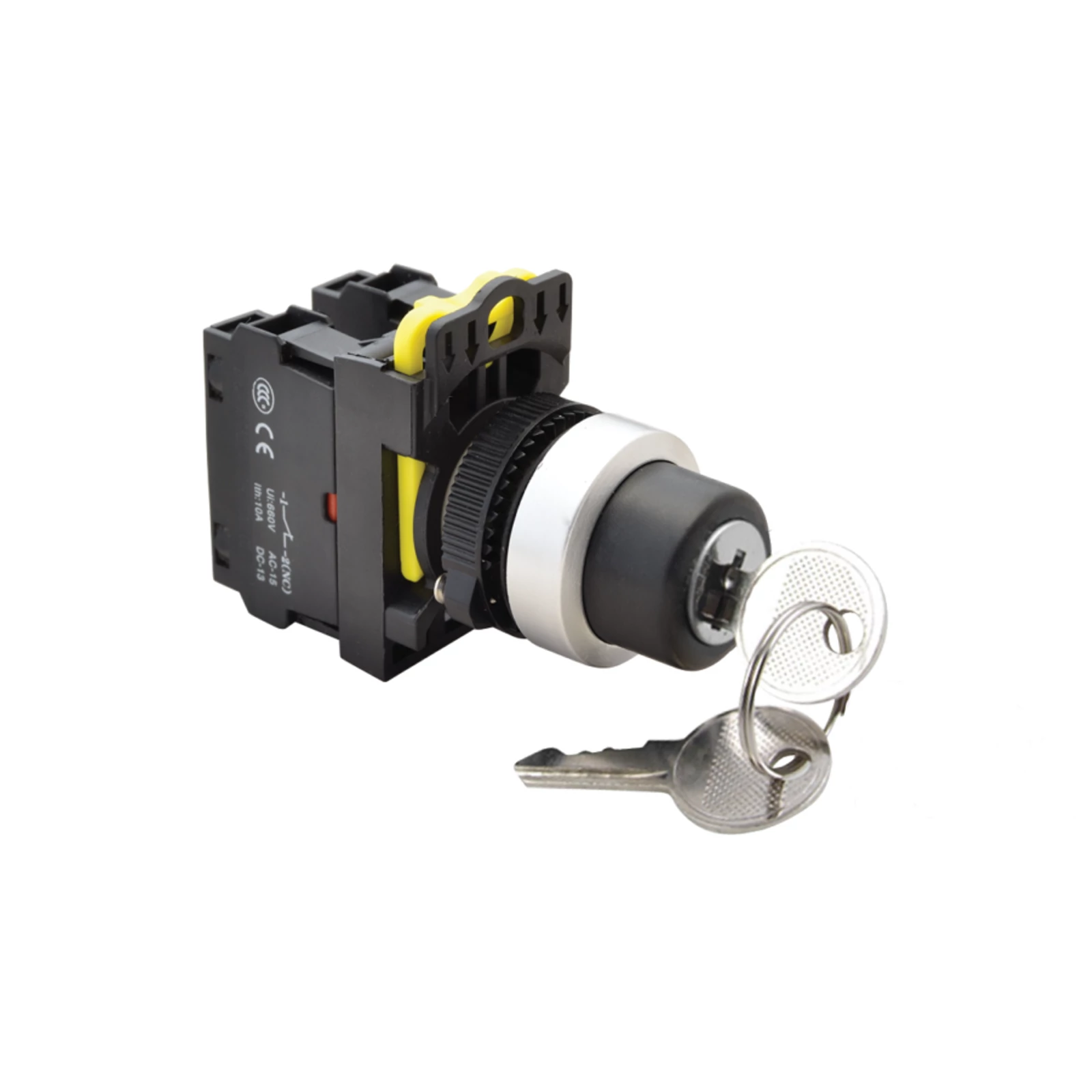

1No + 1Nc Záró és nyitó érintkezővel szerelve
Olyan készülékek, amelyek vezérlő és kijelző rendszerekben, ipari automatizáló rendszerekhez tartozó kapcsolószekrényekben és vezérlőpultokban kerülnek alkalmazásra. Feladatuk a vezérlő áramkörök közötti átkapcsolás végrehajtása, illetve olyan működtető elemek be- és kikapcsolásának vezérlése, mint relék, kontaktorok stb. A jelzőlámpák és indikátorok
alkalmazása általánosan elterjedt az ipar minden területén. Max. 10A-os rövid ideig tartó túlterhelést képesek elviselni, rendszerint a kapcsolási rendszerükben folyó termikus áram erőssége 6A-ig terjed. A villamos összekapcsolás csavaros kapcsok segítségével történik, a működtető kábelek keresztmetszete max. 2.5mm2 lehet.
- max 4mm vastagságú egyenletes fém- vagy műanyagfelület
- Ø22.5mm-es szerelőfurat
Paraméterek
- 1×NO+1×NC, 5A/230V AC-15, IP42
- Gyári cikkszáma: NYK3-K21
- Szigetelési feszültség: 660V; 50/60Hz
- Lökőfeszültség-állóság: 6 000V
- Névleges áram: 6А (АС 230V); 0.3А(DC 230V)
- Rövidzárlat-védelem: 10А gG típusú külső áramköri biztosító
- Mechanikai élettartama: 1х106 átkapcsolási ciklus
- Üzemi hőmérséklet: -20 - +70°С
- Megengedett páratartalom: 35 - 85%RH
- A vezetékrögzítő csavar meghúzási nyomatéka: 0.15 Nm
- Összekötő vezeték keresztmetszete: 1х0.5; 1х0.75; 1х1; 1х1.5; 1х2.5mm2
- Védelem: IP42
