Leírás

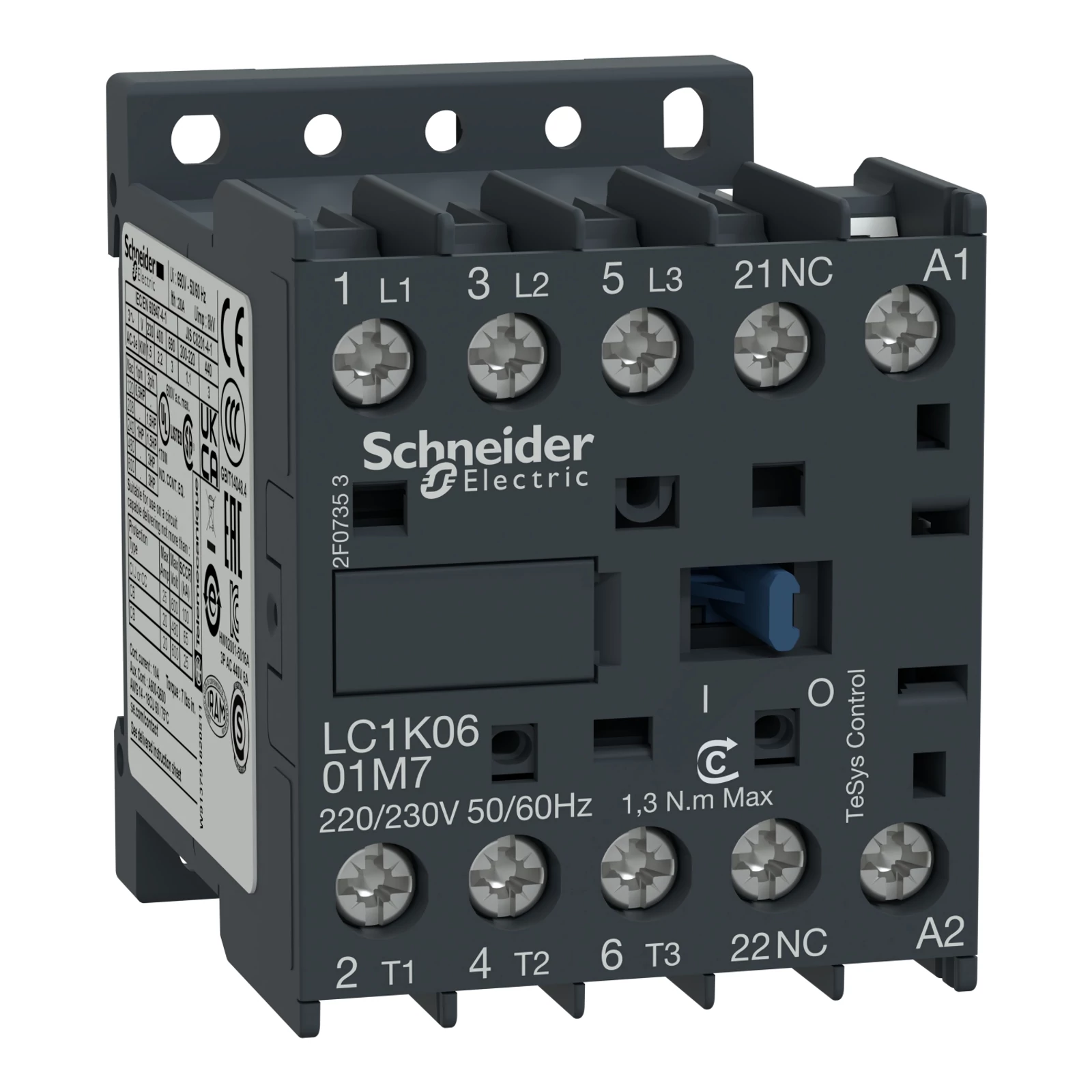

Gyártó cikkszám: LC1K1201D7
Termékcsalád: TeSys K
Pólus: 3
Záró főérintkező szám (NO): 3
Névleges üzemi feszültség (V) : 690
Névleges üzemi áram (A) : 12
Névleges üzemi teljesítmény (kW): 5.5
Vezérlő áram : AC
Vezérlő feszültség (V) : 42
Vezérlő frekvencia (Hz) : 50, 60
Nyitó segédérintkező szám (NC) : 1
Csatlakozás: csavaros
IP Védettség: IP20
Termék magassága: 58 mm
Termék szélessége: 45 mm
Termék mélysége: 57 mm
Súly: 0,18 Kg
Névleges tárolási hőmérséklet (min): -50 °C
Névleges tárolási hőmérséklet (max): 80 °C
Környezeti hőmérséklet (min): -25 °C
Környezeti hőmérséklet (max): 50 °C
Szabvány: IEC 60947
Vonalkód: 3389118013308
Termék Adatlap: Schneider Electric LC1K1201D7 adatlap letöltés
Paraméterek
| Termék vagy alkatrész típusa | Megszakító kontaktor |
|---|---|
| Készülék rövid neve | LC1K |
| Készülék alkalmazás | Vezérlés |
| mágneskapcsoló alkalmazás | Motorvezérlés Ellenálló töltés |
| felhasználási kategória | AC-3e AC-4 AC-1 AC-41 |
|---|---|
| pólusok megnevezése | 3P |
| power pole contact composition | 3 NO |
| Ue névleges üzemi feszültség | Betápláló áramkör: <= 690 V AC <= 400 Hz Jelbemenet ENC_A, ENC_B, ENC_I: <= 690 V AC <= 400 Hz |
| le névleges üzemi áram | 12 A (at <60 °C) at <= 440 V AC AC-3e for betápláló áramkör 12 A (at <60 °C) at <= 440 V AC AC-4 for betápláló áramkör 20 A (at <60 °C) at <= 690 V AC AC-1 for betápláló áramkör |
| vezérlő áramkör típus | AC -50/60 Hz |
| vezérlőkör feszültség | 42 V AC 50/60 Hz |
| motorteljesítmény kW | 3 kW -220...240 V AC 50/60 Hz AC-3e 5,5 kW -380...415 V AC 50/60 Hz AC-3e 5,5 kW -440 V AC 50/60 Hz AC-3e 4 kW -6 V AC 50/60 Hz AC-3e 3 kW -220...240 V AC 50/60 Hz AC-4 5,5 kW -380...415 V AC 50/60 Hz AC-4 5,5 kW -440 V AC 50/60 Hz AC-4 4 kW -6 V AC 50/60 Hz AC-4 3 kW -220...240 V AC 50/60 Hz AC-41 5,5 kW -380...415 V AC 50/60 Hz AC-41 5,5 kW -440 V AC 50/60 Hz AC-41 4 kW -6 V AC 50/60 Hz AC-41 |
| kiegészítő érintkező összetétel | 1 NC |
| [Uimp] névleges lökő-feszültség állóság | 8 kV |
| túlfeszültség kategória | III |
| Ith konvencionális termikus szabad levegő áram | 20 A (at 60 °C) for betápláló áramkör 10 A (at 50 °C) for jelbemenet ENC_A, ENC_B, ENC_I |
| Irms névleges bekapcsolási teljesítmény | 144 A AC for betápláló áramkör conforming to IEC 60947-1 110 A AC for jelbemenet ENC_A, ENC_B, ENC_I conforming to IEC 60947-1 |
| névleges megszakítóképesség | 110 A at 440 V conforming to IEC 60947-1 80 A at 500 V conforming to IEC 60947-1 70 A at 660/690 V conforming to IEC 60947-1 |
| Icw névleges rövidzárlati kiállási áram | 115 A 50 °C - 1 s for betápláló áramkör 105 A 50 °C - 5 s for betápláló áramkör 100 A 50 °C - 10 s for betápláló áramkör 75 A 50 °C - 30 s for betápláló áramkör 55 A 50 °C - 1 perc for betápláló áramkör 50 A 50 °C - 3 perc for betápláló áramkör 25 A 50 °C - >= 15 min for betápláló áramkör 80 A - 1 s for jelbemenet ENC_A, ENC_B, ENC_I 90 A - 500 ms for jelbemenet ENC_A, ENC_B, ENC_I 110 A - 100 ms for jelbemenet ENC_A, ENC_B, ENC_I |
| kapcsolt biztosíték méretezés | 25 A gG at <= 440 V for betápláló áramkör 25 A aM for betápláló áramkör 10 A gG for jelbemenet ENC_A, ENC_B, ENC_I conforming to IEC 60947-1 10 A gG for jelbemenet ENC_A, ENC_B, ENC_I conforming to VDE 0660-102 |
| átlagos impedancia | 3 mOhm - Ith 20 A 50 Hz for betápláló áramkör |
| szigetelési ellenállás | > 10 mOhm for jelbemenet ENC_A, ENC_B, ENC_I |
| bekapcsolási túláram VA-ban | 30 VA (at 20 °C) |
| tartási áramfogyasztás VA-ban | 4,5 VA (at 20 °C) |
| hőveszteség | 1,3 W |
| vezérlőkör feszültség korlátok | Működési: 0,8...1,15 Uc (at <50 °C) Kidobás: >= 0,20 Uc (at <50 °C) |
| csatlakozás típusa | Csavaros csatlakozás 1 kábel 1,5…4 mm²tömör Csavaros csatlakozás 1 kábel 0,75…4 mm²rugalmas kábelvég nélkül Csavaros csatlakozás 1 kábel 0,34…2,5 mm²rugalmas kábelvéggel Csavaros csatlakozás 2 kábel 1,5…4 mm²tömör Csavaros csatlakozás 2 kábel 0,75…4 mm²rugalmas kábelvég nélkül Csavaros csatlakozás 2 kábel 0,34…1,5 mm²rugalmas kábelvéggel |
| üzemelési ráta | 3600 cikl/óra |
| kiegészítő érintkezők típusa | típus pillanatnyi 1 NC |
| jelző áramkör frekvencia | <= 400 Hz |
| minimális kapcsolóáram | 5 mA for jelbemenet ENC_A, ENC_B, ENC_I |
| minimális kapcsolófeszültség | 17 V for jelbemenet ENC_A, ENC_B, ENC_I |
| üzemidő | 10...20 ms tekercs áramtalanítás és NO nyitás 10...20 ms tekercs feszültség alá helyezés és NO zárás |
| biztonság megbízhatósági szintje | B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2 B10d = 20000000 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2 |
| nem átlapoló távolság | 0,5 mm |
| Mechanikai tartósság | 10 Mciklus |
| elektromos élettartam | 1,3 Mciklus 12 A AC-3e Ue mellett <= 440 V 1,3 Mciklus 12 A AC-4 Ue mellett <= 440 V 0,3 Mciklus 20 A AC-1 Ue mellett <= 690 V 0,02 Mciklus 72 A AC-41 Ue mellett <= 440 V |
| mechanikai hibatűrési képesség | Ütések mágneskapcsoló bekapcsolt, Y irányban: 10 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek Ütések mágneskapcsoló bekapcsolt, Z irányban: 15 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek Ütések mágneskapcsoló nyit: 15 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek Ütések mágneskapcsoló kikapcsolt, Y irányban: 6 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek Ütések nyitott kontaktor Z tengelyen: 10 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek Ütések érintkezők és elektródák a betáplálástól: 10 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek Rezgések mágneskapcsoló bekapcsolt, X irányban: 4 Gn, 5...300 Hz megfelel IEC 60068-2-6 Rezgések mágneskapcsoló kikapcsolt, X irányban: 2 Gn vízszintes, 1 Gn függőleges megfelel IEC 60068-2-6 |
| Magasság | 58 mm |
| Szélesség | 45 mm |
| Mélység | 57 mm |
| szabványok | EN/IEC 60947-4-2 GB/T 14048.4 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-5-1 IEC 60337-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ |
|---|---|
| Terméktanúsítványok | CCC CCC UL-Aex CSA-Ex EAC CE UKR |
| védőkezelés | TC/TH megfelel IEC 60068-1 TC/TH megfelel DIN 50016 |
| üzemi magasság | 2000 m nélkül |
| égésgátlás | V1 megfelel UL 94 Követelmény 2 megfelel NF F 16-102 Követelmény 2 megfelel NF vagy DIN |
| 1. csomag-csomagolási egység típusa | PCE |
|---|---|
| Egységek száma 1. csomagban | 1 |
| 1. csomag magassága | 4,900 cm |
| 1. csomag szélessége | 6,200 cm |
| 1.csomag hossza | 6,700 cm |
| 1. csomag súlya | 180,000 g |
