Leírás

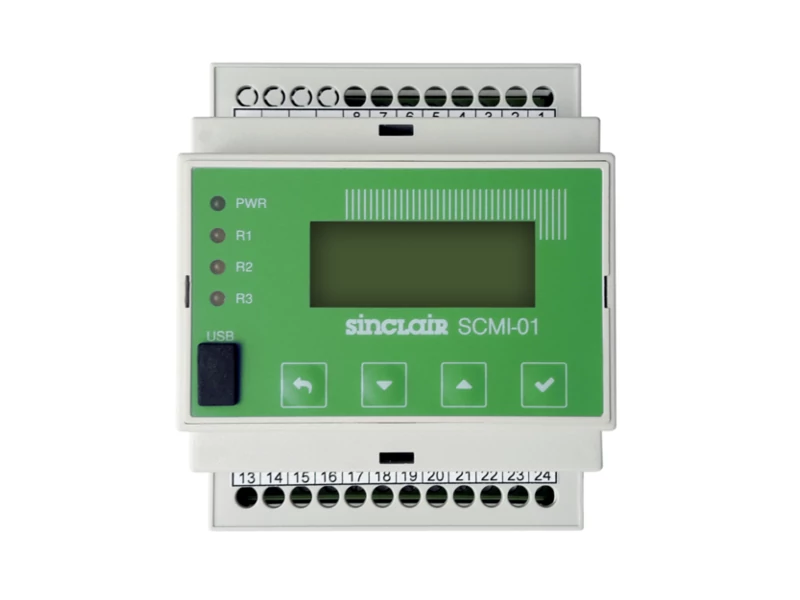

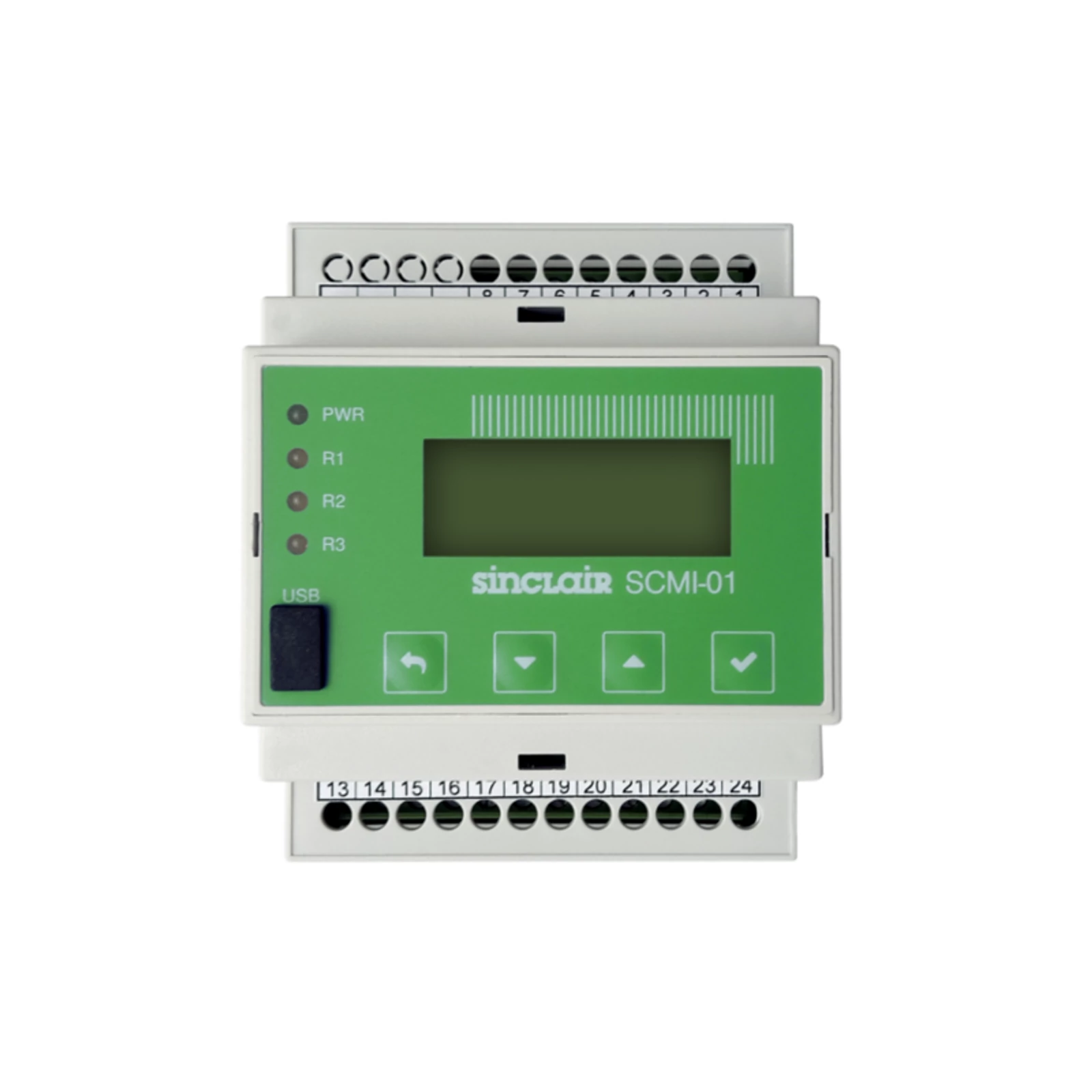

A SCMI-01.4 kommunikációs modul lehetővé teszi a R32 hűtőközeget alkalmazó, önálló ASGE-XXBI vagy ASGE-XXBI-3 kültéri egység vezérlését az UNI SPLIT sorozatból. Az alábbi üzemmódok beállítását teszi lehetővé:
- autonóm szabályozás a hűtő nyomás alapján (elpárolgási hőmérséklet)
- autonóm hőmérséklet-szabályozás hűtésnél vagy fűtésnél (mint alárendelt egység)
- a célhőmérséklet korlátozása -10 °C-ra
- alárendelt egység (0–10 V) hűtéshez és fűtéshez
Alárendelt egység üzemmódban átalakítóként működik a vezérlőrendszer és kültéri egység között. A kültéri egység kompresszora teljesítményét külső vezérlőrendszerből, 0–10 V feszültségi érték szerint szabályozza egy soros vonalon keresztül. A modul 220–240 V / 50 Hz tápegységhez van csatlakoztatva. A kültéri egység vezérléséhez egy 9600 bit / sec sebességű soros kommunikációs csatornával rendelkezik, ezt a kültéri egység kommunikációs vezetékeinek áramköre egészíti ki. További berendezések vezérlésére 3 relé szolgál beállítható funkciókkal és egy 230 V / 2 A összekötő érintkezővel. Ezen kívül a modul két, TTL szintű bináris bemenettel, egy 0–10 V / 100 kΩ feszültségbemenettel, egy 4–20 mA árambemenettel, valamint az ellenállás-hőmérők két analóg bemenetével 10 kΩ (ß = 3435) is rendelkezik.
